ქამარი ამოძრავებული ხაზოვანი გზამკვლევი

სარტყელზე მომუშავე ხაზოვანი გზამკვლევი არის მექანიკური სისტემა, რომელიც აღწევს მაღალი-სიზუსტის წრფივ მოძრაობას ქამრის გადაცემის ხაზოვან გიდებთან კომბინაციით. ქამრით ამოძრავებული ხაზოვანი გზამკვლევი გარდაქმნის ძრავის ბრუნვის მოძრაობას სლაიდერის ხაზოვან გადაადგილებად გზამკვლევის ლიანდაგის გასწვრივ და ფართოდ გამოიყენება ისეთ სფეროებში, როგორიცაა ავტომატიზაციის აღჭურვილობა და ზუსტი მანქანები. მისი ძირითადი მახასიათებლებია მაღალი სიჩქარე, დაბალი ხმაური და მაღალი ღირებულების-ეფექტურობა, განსაკუთრებით შესაფერისია მსუბუქი და საშუალო დატვირთვის მქონე სცენარებისთვის, გრძელი მგზავრობის მანძილით და ზომიერი სიზუსტის მოთხოვნებით.

სარტყელზე მომუშავე ხაზოვანი სახელმძღვანელოს მუშაობის პრინციპი:

1. გადაცემის მექანიზმი

სისტემა აკავშირებს მამოძრავებელ ბორბალს და ამოძრავებულ ბორბალს სინქრონული ქამრის (დაკბილული) ან ბრტყელი ქამრის (ხახუნის გადაცემის) მეშვეობით. როდესაც ძრავა ამოძრავებს მამოძრავებელ ბორბალს ბრუნვისკენ, ქსელის ეფექტი (სინქრონული ქამარი) ან ხახუნის ძალა (ბრტყელი ქამარი) ქამარსა და ბორბალს შორის ამოძრავებს ბორბალს სინქრონულად ბრუნვისკენ. ამავდროულად, ქამრის წრფივი მოძრაობა გადაეცემა დატვირთვას სლაიდერის საშუალებით, მიიღწევა ხაზოვანი გადაადგილება.

სინქრონული ქამრის უპირატესობები: დაკბილული დიზაინი აცილებს ცურვას, სიზუსტით ± 0,04 მმ, შესაფერისი მაღალი-სცენარებისთვის, როგორიცაა 3D ბეჭდვა და ელექტრონული ინსპექტირება.

ბრტყელი ქამრის მახასიათებლები: მარტივი სტრუქტურა, დაბალი ღირებულება, შესაფერისია მსუბუქი ტვირთის გადასატანად (როგორიცაა ექსპრეს დახარისხების ხაზები), მაგრამ დაძაბულობა რეგულარულად უნდა დარეგულირდეს ცურვის თავიდან ასაცილებლად.

2. ხელმძღვანელობა და მხარდაჭერა

ხაზოვანი გიდები (როგორიცაა ბურთულები ან გორგოლაჭები) უზრუნველყოფს მყარ საყრდენს და დაბალი ხახუნის ხელმძღვანელობას სლაიდერისთვის, რაც უზრუნველყოფს მოძრაობის სისწორეს და სტაბილურობას. სახელმძღვანელო რელსი, როგორც წესი, მზადდება ალუმინის შენადნობის ან ფოლადისგან, ხოლო ზედაპირი გამაგრებულია მისი მომსახურების ვადის გასაგრძელებლად.

ქამარი ამოძრავებული ხაზოვანი სახელმძღვანელოს ძირითადი სტრუქტურული კომპონენტები:

1. დრაივერის მოდული

სინქრონული ქამარი/ბრტყელი ქამარი: სინქრონული ქამარი დამზადებულია პოლიურეთანისა და ფოლადის მავთულის ბირთვისგან, რომელიც არის აცვიათ-რეზისტენტული და დაჭიმვისადმი მდგრადი; ბრტყელი ქამრები ძირითადად დამზადებულია რეზინის ან ბოჭკოვანი მასალებისგან, დაბალი ხარჯებით.

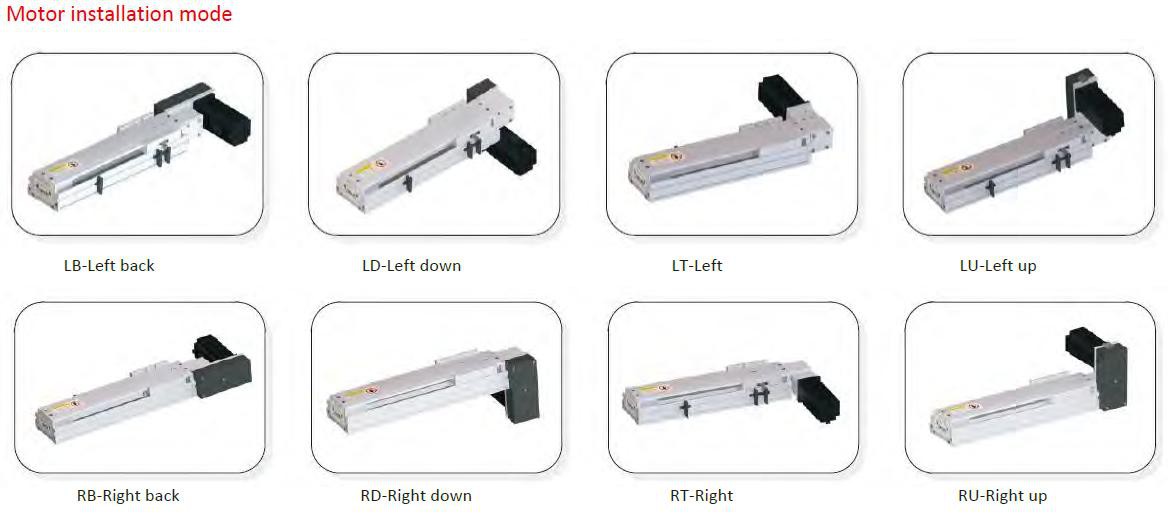

ბორბალი: მამოძრავებელი ბორბალი დაკავშირებულია ძრავთან, ხოლო ამოძრავებული ბორბალი ფიქსირდება სახელმძღვანელო რელსის ბოლოს. ზოგიერთი დიზაინი აერთიანებს ძრავას სლაიდერში (როგორიცაა CCM W სერია) სივრცის დაკავების შესამცირებლად.

2. სახელმძღვანელო მოდული

ხაზოვანი გიდები: გავრცელებული ტიპები მოიცავს ბურთულას (მაღალ-სიზუსტეს) და როლიკებით (მაღალი დატვირთვა), რომლებიც მუშაობენ სლაიდერებთან ერთად გლუვი მოძრაობის მისაღწევად.

მოცურების ბლოკი: ფიქსირდება ჭანჭიკებით და ქამრებით, ის ატარებს გარე დატვირთვებს (როგორიცაა რობოტი მკლავები და გამოვლენის ზონდები), ხოლო ზოგიერთი მოცურების ბლოკი ინტეგრირებულია მტვრისგან-გაუმტარი დიზაინით მკაცრი გარემოსადმი ადაპტაციისთვის.

3. დამხმარე კომპონენტები

დაჭიმვის მოწყობილობა: ხრახნის ან დაჭიმვის ბორბლის რეგულირებით ქამრის დაჭიმვის შესანარჩუნებლად, ეს ხელს უშლის სიზუსტის შემცირებას, რომელიც გამოწვეულია გაფხვიერებით.

ლიმიტის გადამრთველი: დამონტაჟებულია სახელმძღვანელო რელსის ორივე ბოლოზე, ის ზღუდავს სლაიდერის დარტყმის დიაპაზონს, რათა თავიდან აიცილოს აღჭურვილობის დაზიანება ზედმეტი გადაადგილების გამო.

შეგიძლიათ უყუროთ სხვა პროექტებს ან ეწვიოთ ჩვენს ვიდეო გალერეას Youtube-ზე: https://www.youtube.com/@tallmanrobotics

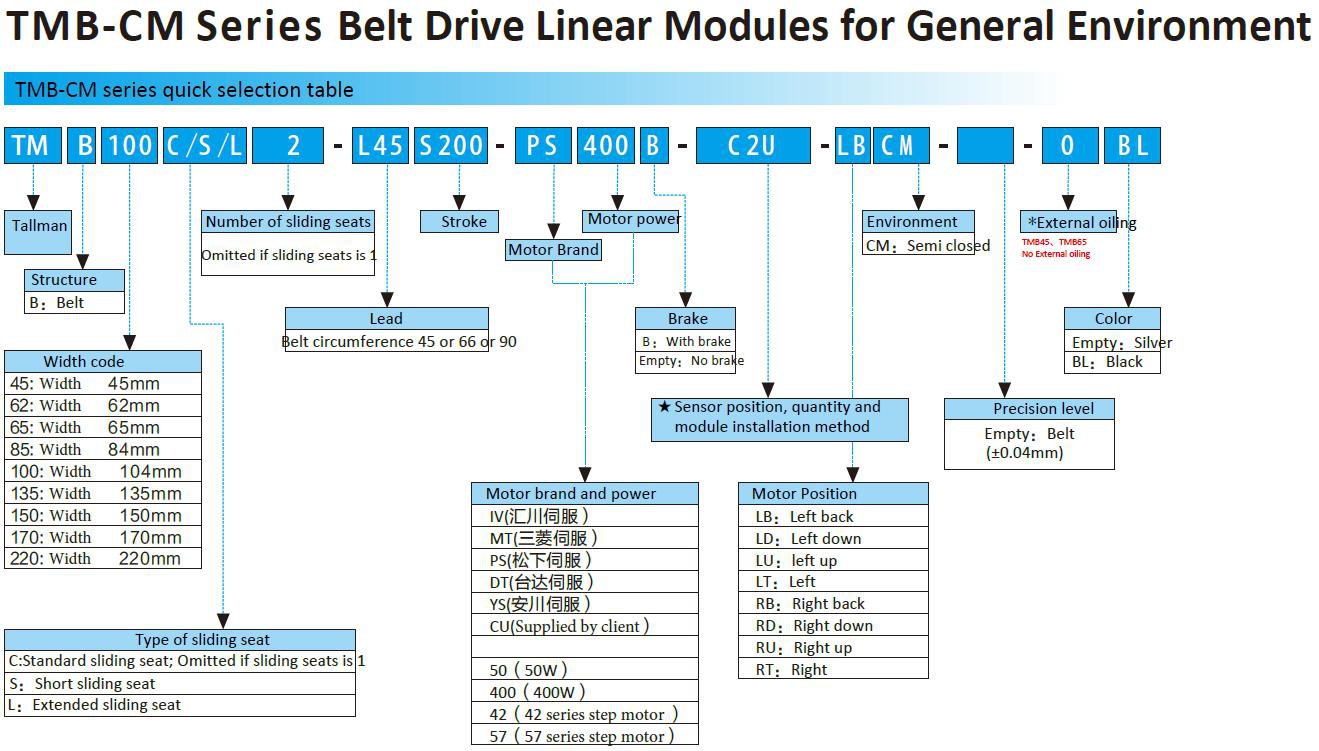

აქ წარმოგიდგენთ Belt-Driven Linear Guide, TMB45-CM ზოგადი გარემოსთვის შემდეგი მონაცემებით:

ქამრით ამოძრავებული ხაზოვანი სახელმძღვანელოს ტიპიური გამოყენების შემთხვევები:

1. 3C ელექტრონიკა და ზუსტი წარმოება

3D პრინტერი: სინქრონული ქამარი ამოძრავებს X/Y-ღერძის საქშენის მოძრაობას დაწყობილი ბეჭდვის ზუსტი კონტროლის მისაღწევად, როგორიცაა TM-ის გატანის სტრუქტურა.

PCB ინსპექტირების მოწყობილობა: ამოძრავეთ ოპტიკური ზონდი მიკროსქემის დაფის ზედაპირის ხაზოვანი სკანირებისთვის, რათა აღმოაჩინოს შედუღების სახსრები ან მიკროსქემის დეფექტები.

2. ლოგისტიკა და საწყობის ავტომატიზაცია

მსუბუქი კონვეიერის ხაზი: ბრტყელი კონვეიერის სისტემა ექსპრეს დახარისხების ცენტრში ახორციელებს პაკეტების ტრანსპორტირებას 2 მ/წმ ან მეტი სიჩქარით და ავტომატურად დახარისხებულია შტრიხკოდების სკანერით.

სტერეოსკოპული საწყობის დაწყობის ამწე: ქამარით ამოძრავებული მექანიკური მკლავი აწევს და ეშვება გზამკვლევის ლიანდაგის გასწვრივ, რათა დაასრულოს საქონლის შენახვა და მიღება თაროებს შორის.

3. მედიცინა და სიცოცხლის მეცნიერებები

ჰემატოლოგიური ანალიზატორი: ამოძრავეთ ნიმუშის უჯრა, რათა გადაადგილდეს გზამკვლევი ლიანდაგის გასწვრივ აღმოჩენის პოზიციამდე, რაც მოითხოვს გლუვ მუშაობას ნიმუშის შერყევის თავიდან ასაცილებლად.

სარეაბილიტაციო რობოტი: აღწევს დაბალი-ხმაურის და დაბალი ზემოქმედების კიდურის წევის მოძრაობას ქამრის გადაცემის საშუალებით, რომელიც შესაფერისია ერთობლივი სარეაბილიტაციო ვარჯიშისთვის.

4. სამრეწველო ავტომატიზაცია

კოლაბორაციული რობოტები: ზოგიერთი ერთობლივი რობოტი იყენებს ქამარით მოძრავ მობილურ შასისს მსუბუქი დატვირთვის სცენარებში მოქნილი მოძრაობის მისაღწევად.

ლაზერული საჭრელი მანქანა: სინქრონული ქამარი ამოძრავებს საჭრელ თავს, რათა გადაადგილდეს მაღალი სიჩქარით გზამკვლევის ლიანდაგზე და თანამშრომლობს ლაზერის სხივთან ლითონის ფურცლების ზუსტი დამუშავების დასასრულებლად.

სარტყელზე მომუშავე ხაზოვანი სახელმძღვანელოს უპირატესობები და შეზღუდვები:

1. ძირითადი უპირატესობები

მაღალი სიჩქარე და გრძელი დარტყმა: სიჩქარემ შეიძლება მიაღწიოს 2 მ/წმ-ს ან მეტს, და ინსულტის მორგება შესაძლებელია რამდენიმე მეტრზე, რაც ბევრად აღემატება ბურთიანი ხრახნების სიჩქარის კრიტიკულ ზღვარს.

ხარჯების ეფექტურობა: ხაზოვან ძრავებთან ან ბურთულ ხრახნებთან შედარებით, სისტემის ღირებულება მცირდება 30%-50%-ით, ხოლო მოვლა მარტივია (საჭიროა მხოლოდ რეგულარული ღვედის დაჭიმვის შემოწმება).

დაბალი ხმაურისა და შეზეთვის გარეშე: სინქრონული ქამრის ძრავას აქვს ხმაურის დონე 60 დბ-ზე ნაკლები და არ საჭიროებს შეზეთვას, რაც შესაფერისს ხდის მგრძნობიარე გარემოსთვის, როგორიცაა სუფთა ოთახები.

2. ძირითადი შეზღუდვები

ტვირთამწეობა: ჩვეულებრივ შესაფერისია 45 კგ-ზე ნაკლები დატვირთვისთვის (ჰორიზონტალური მიმართულება), მძიმე-სცენარები მოითხოვს როლიკებით ან ხრახნიანი ამძრავების გამოყენებას.

სიზუსტის შეზღუდვა: ხანგრძლივი-გამოყენების შემდეგ, ქამარი შეიძლება გაიჭიმოს, რის შედეგადაც მცირდება განმეორებითი პოზიციონირების სიზუსტე (დაახლოებით ± 0,1 მმ) და საჭიროა რეგულარული კალიბრაცია.

გარემოსადმი ადაპტირება: მაღალი ტემპერატურის ან მაღალი ტენიანობის გარემომ შეიძლება დააჩქაროს ქამრების დაბერება, რაც მოითხოვს სპეციალური მასალების გამოყენებას (როგორიცაა არამიდის ბოჭკოვანი ქამრები).

ტიპიური ინდუსტრიის შერჩევის წინადადებები ქამრით ამოძრავებული ხაზოვანი სახელმძღვანელო:

3C Electronics: პრიორიტეტი უნდა მიენიჭოს სინქრონულ ქამრის დისკებს, როგორიცაა TM's Plug and Play მოდული, რომელიც აერთიანებს ძრავებსა და PLC-ებს, რათა მიაღწიოს plug and play მაღალი-სიზუსტის გამოვლენას.

ლოგისტიკური საწყობი: ბრტყელი სარტყლის სისტემები (როგორიცაა Tolomatic-ის MXB-P მოდელი) შესაფერისია მძიმე ტვირთის გადასაზიდად, 586 კგ-მდე ტვირთამწეობით.

სამედიცინო აღჭურვილობა: TM სერია ფართოდ გამოიყენება ნიმუშების გადაცემისთვის სამედიცინო ტესტირების მოწყობილობებში მისი კომპაქტური დიზაინისა და დაბალი ვიბრაციის მახასიათებლების გამო.

ქამარი ორიენტირებული Linear Guide გახდა ერთ-ერთი მთავარი არჩევანი ავტომატიზაციის სფეროში მისი მაღალი სიჩქარის, დაბალი ღირებულებისა და მარტივი მოვლის გამო. მისი ტექნოლოგიური ევოლუციის მიმართულება მოიცავს მოდულურ დიზაინს (როგორიცაა TM ხაზოვანი მოდული, რომელიც მხარს უჭერს მრავალ ღერძულ კომბინაციას) და ინტელექტუალურ ინტეგრაციას (ჩაშენებული-სენსორები ქამრების დაჭიმვის რეალურ დროში-მონიტორინგისთვის). მომავალში, მასალების მეცნიერების წინსვლასთან ერთად, როგორიცაა ნახშირბადის ბოჭკოებით გამაგრებული ქამრები, მათი გამოყენება მაღალი-წარმოების წარმოებაში კიდევ უფრო გაფართოვდება.
